Spazzole strip
Le spazzole strip sono costituite da un profilato metallico a forma di U (base) nel quale viene disposto in modo continuo il filamento. Vi sono due tipi di base metallica: a nastro semplice e a nastro doppio. Nella base a nastro semplice, la più tradizionale, il filamento è bloccato tra il nastro piegato a U ed il filo di tenuta. Nella base a nastro doppio il filamento è bloccato tra il nastro esterno (dentato) ed il nastro interno. Il nastro semplice è di gran lunga il più utilizzato. Si usa il nastro doppio per applicazioni particolarmente gravose. Le spazzole strip si suddividono in: spirale, lineari e a settori intercambiabili.
Spazzole strip
Le spazzole strip sono costituite da un profilato metallico a forma di U (base) nel quale viene disposto in modo continuo il filamento. Vi sono due tipi di base metallica: a nastro semplice e a nastro doppio. Nella base a nastro semplice, la più tradizionale, il filamento è bloccato tra il nastro piegato a U ed il filo di tenuta. Nella base a nastro doppio il filamento è bloccato tra il nastro esterno (dentato) ed il nastro interno. Il nastro semplice è di gran lunga il più utilizzato. Si usa il nastro doppio per applicazioni particolarmente gravose. Le spazzole strip si suddividono in: spirale, lineari e a settori intercambiabili.
Specifiche
Generalità

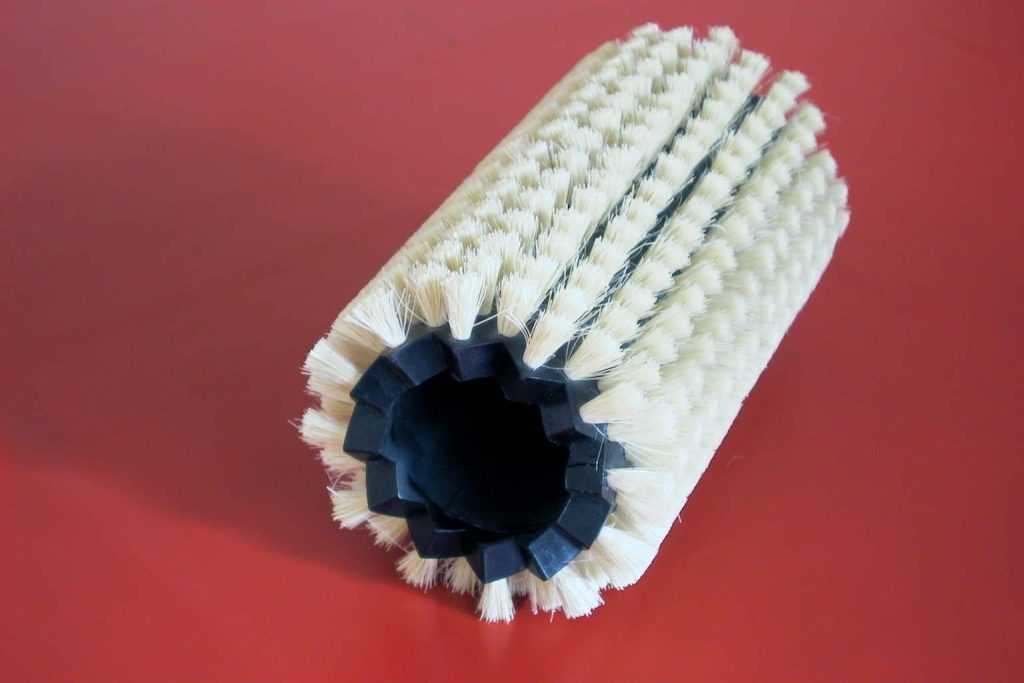

Per la loro costituzione le spazzole strip sono particolarmente indicate per formare elementi lineari o rulli di medie e grosse dimensioni. Inoltre sono meno versatili e meno precise rispetto alle spazzole punzonate.
La larghezza B della base è un elemento fondamentale nella definizione della spazzola strip. Da essa dipende (oltre che da altri parametri) la quantità di filamento che può essere montata ed il grado di sollecitazione che la spazzola può sopportare.
La sezione delle basi metalliche e la vista laterale per la base a nastro doppio sono mostrate in figura. In tabella sono riportate le relative dimensioni in funzione della base B.
Dimensioni della base strip (mm)
| NASTRO SEMPLICE | NASTRO DOPPIO | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | 4 | 5 | 6 | 8 | 10 | 13 | 14 | 17 | 20 | 6 | 8 | ||
| T | 4 | 5 | 6 | 10 | 9 | 16 | 15 | 24 | 23 | 9 | 11 | ||
| T1 | 5 | 8 | |||||||||||
| T2 | 5 | 7 | |||||||||||
| T3 | 2 | 3 | |||||||||||
| T4 | 1 | 1.5 |
Tipologie di spazzole strip:
